产品名称：智能家居.无线智能监控摄像头

产品说明：

该产品是优翔智能家居安防监控系统的重要组成部分，它可以将本地的动态视频通过本地局域网/互联网传输到优翔智能家居控制端软件，用户通过手机可以随时看到监控画面。
并且产品还提供无线数据链接模块，您可以将摄像头安装在家中任何有电源的地方，而不用考虑网络布线。

产品参数：

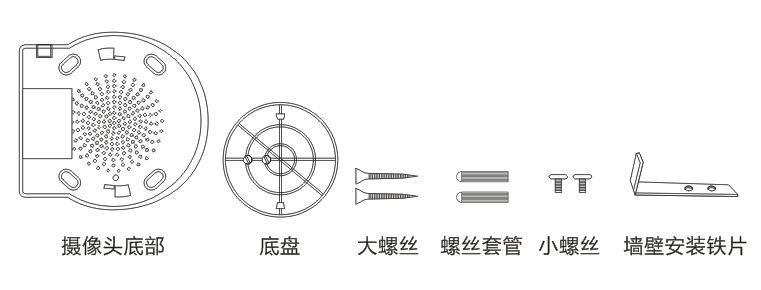

产品组成：

监控摄像头1个、铁片1个、底盘1个、小螺丝2个、大螺丝2个、螺丝套管2个、电源适配器1个。

产品安装

在硬件固定安装前，请先参考《家庭安防监控套装初始配置及使用指南》中“软件使用设置”介绍的方法，将监控摄像头加入家庭无线网络，然后，再进行固定安装。

1）安装在天花板

• 在底盘合适位置上钻两个螺丝孔
• 把大螺丝穿过底盘锁在天花板上。
• 将云台监控摄像头底部的两孔对准底盘的两孔，扣紧即可。

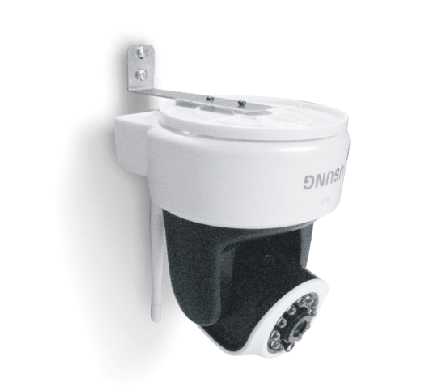

2）安装在墙壁

• 将铁片用小螺丝锁在底盘的两个小螺丝孔中。
• 用6mm钻头在墙壁合适的位置开两孔，放入螺丝套管，将两个大螺丝对准铁片侧面的两个孔锁紧。
• 将云台监控摄像头底部的两孔对准底盘的两孔，扣紧即可。

连接网络

有线连接：把双绞线（网线）一端的水晶头插入摄像头尾部的以太网卡接口上，另一端连接路由器或者交换机（注意双绞线的长度一般不能超过 100 米，否则会造成通讯不稳定或者不能通讯，如果超过 100 米，建议采用交换机中继）；

无线连接：使用家庭无线局域网（WIFI）进行数据链接（监控摄像头无线连接设置，详见《优翔家庭安防监控套装初始配置及使用指南》） 。

接通电源

将电源线一端连接监控摄像头，另一端插进电源插座。请使用产品原装电源适配器，否则将有可能引起硬件损坏。

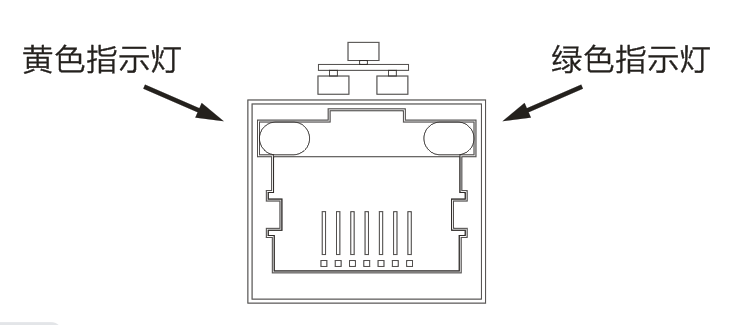

检查网络指示灯

接通电源后，摄像头开始工作，正常情况下监控摄像头后面的绿色指示灯会常亮，黄色指示灯会闪烁。

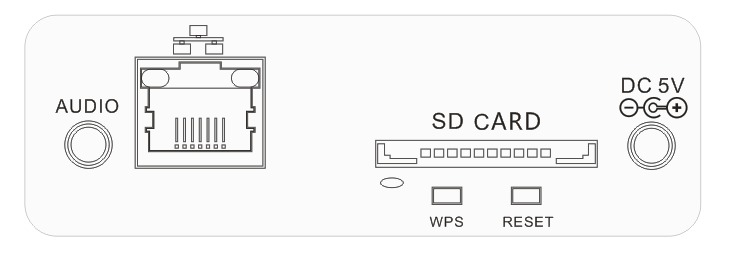

接口说明

图上英文标注含义，见下表格

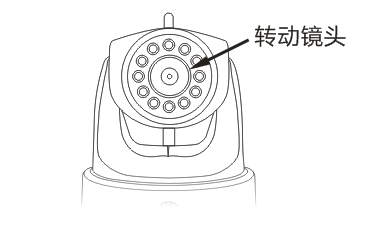

调焦镜头：轻轻顺时针或逆时针方向转动镜头，直到所看到的图像最清晰为止。

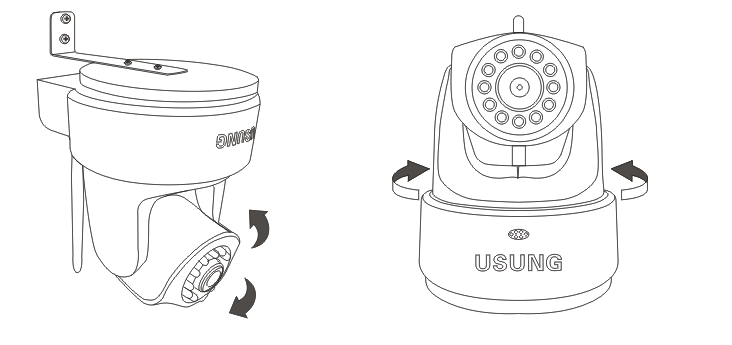

旋转摄像头：利用手机客户端软件，可以控制旋转摄像头，设置使用方法详见《优翔家庭安防监控套装初始配置及使用指南》。

使用用智能手机监控：本设备支持苹果 iphone 和安卓系统（Android）的智能手机，用户通过安装优翔家庭安防监控套装客户端软件，并按照随套装所附《优翔家庭安防套装初始配置及使用指南》正确配置智能监控摄像头，即可在智能手机上，通过监控摄像头监控实时画面了。

注意事项：

1、请不要擅自对产品进行拆卸和维修；

2、请不要将本产品置于高温高压等极端环境中；

3、请将本产品放置于婴孩不能触及的场所；

4、请保持产品干燥，不要放置于潮湿的环境中。
