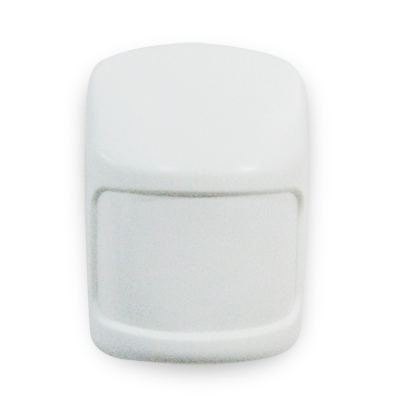

产品名称：智能家居.无线智能红外感应器

产品说明：

该产品是优翔智能家居安防监控系统的组成部分，它采用了先进的数字化信号处理技术，从而能有效监测到其所监测范围内的人体移动情况，并具备良好的抗干扰误报特性，且各方面性能稳定可靠。因采用最新的移动技术，用户利用手机客户端不仅能够进行灵活的布防与撤防设置，还能够配置相关的设备进行的协同工作,如灯和摄像头等（该感应器的智能安防配置使用方法详见《家庭安防监控套装初始配置及使用指南》）。
该感应器设有防拆开关，一旦强行打开盒盖，感应器会发出警报信号。

产品参数：

产品组成：红外感应器一个；专用支架一个；万向支架一个；螺丝两个；螺柱两个，两节AAA型碱性电池；说明书一份。

产品安装：

该感应器的空间监测范围为12米120度（室温25℃），并且其安装点高度一般为2 ~2.5米。安装时，通过与该感应器所配备的支架，即可很方便地将其安装在墙面上或墙角落。通常，在安装过程中，应避免该安装点附近无加热与致冷用管道出口或其它调温设备，同时，应确保附近没有其它装置（如发射器，调节器等）产生强烈的电磁干扰信号，从而避免影响该感应器与网关的通讯过程。

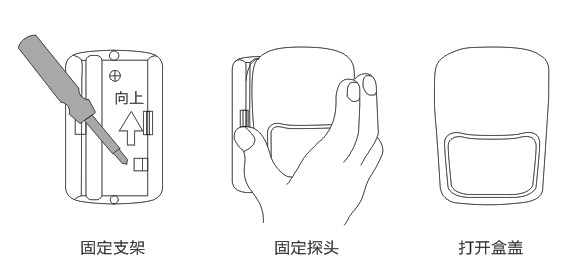

1、首先，通过两个螺钉将支架固定（箭头标识方向应朝上，同时应确保支架没有发生形变） 。固定时，建议将一个螺钉穿过支架底部防拆开关处安装孔。然后将另一螺钉穿透支架上部另一成形孔；

2、然后通过感应器底面上的两个安装孔与支架上的两个锁扣，将整个感应器（连同盒盖）紧扣在支架上。注意：应确保两个锁口都穿过感应器底面上的两个安装孔，从而使整个感应器牢固在支架上；

3、随后用手在盒盖上距感应器顶部1/3的地方挤压盒盖以打开盒盖。

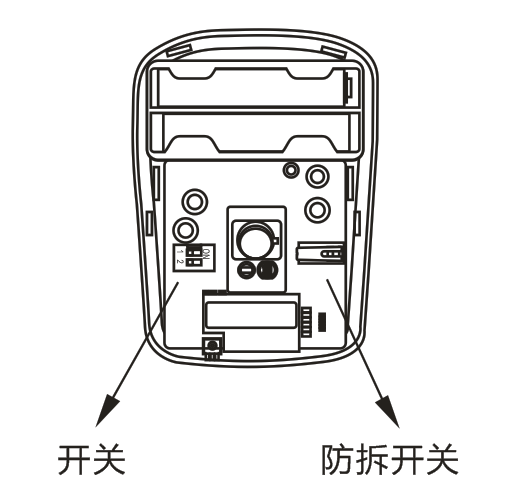

开关设置：

开关1（ANSY） 灵敏度选择：

当开关置于“1”位置：则灵敏度高，具备良好的抗干扰误报特性（适合正常工作环境）；

当开关置于“ON”位置：则灵敏度低，具备更高的抗干扰误报特性（适合于较差的工作环境）。

开关2（INST） 报警间隔时间：

当开关2置于“2”位置，固定延时报警间隔时间为40秒；

当开关2置于“ON”位置，固定延时报警间隔时间为240秒。

建议使用方式：将开关置于“1”“2”的位置。（出厂默认值）

安装电池/检查红外感应器连接状态

将与红外感应器所配备的两节AAA型电池相应的电池槽中（注意电池极性），在接通电池电源的随后60秒内，红外感应器的LED指示灯会一直处于常亮状态，以示意该感应器正处于为期60秒的上电初始化阶段。外感应器通电后，会自动连接“优翔智能网关”。

此时，可登录“优翔家庭安防监控套装”的手机客户端软件，通过“在线设备”查看红外感应器是否已显示在“在线设备”列表中，如果没有,请您将电池卸下，重新安装。（手机客户端软件设置使用方法，详见《家庭安防监控套装初始配置及使用指南》。）红外感应器连接智能网关成功后，就可以将红外感应器安装到指定位置了。

注意：给设备安装电池时请不要按住防拆开关。

步行测试：

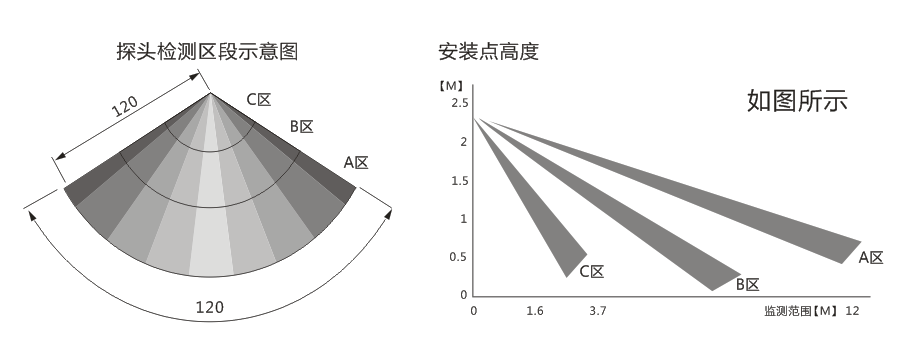

首先盖上感应器盒盖，并等待其指示灯熄灭，随后，该感应器将进入测试状态。在随后的五分钟内，一旦该感应器监测到有效的人体移动信号，均会使其指示灯发亮，以示意有人闯入。如此，利用该感应器的以上性能特征，并参考该红外感应器如下图所示的监测特性，即可很方便地检测该感应器所监测的空间范围的覆盖情况。

注意：在盖上盒盖5分钟后，该感应器将自动进入设定工作状态。 随时打开并随后闭合该盒盖，即可使得红外感应器重新返回测试状态（5分钟后，再次进入设定工作状态），此时，在随后的5分钟内，一旦该感应器监测到有效的人体移动信号，均会使其指示灯发亮，以示意有人闯入。

电池测试与更换

该型号感应器能自动检测电池电压，当手机客户端发现电池电压不足时，请尽快更换电池，保证设备正常工作。

注意：在上电自检过程中会检测电池电压，如果电池电压不足，则感应器进入保护模式，感应器不工作，此时应更换新电池。

注意事项：

1、请不要擅自对产品进行拆卸和维修；

2、请不要将本产品置于高温高压等极端环境中；

3、请将本产品放置于婴孩不能触及的场所；

4、请保持产品干燥，不要放置于潮湿的环境中。

厦门同人物联技术有限公司（Xiamen Tongren IOT Technology Co.,Ltd.）
二十四小时服务热线：400 – 8888 - 022
网址：http://home.iusung.com
地址：厦门火炬高新区软件园华讯楼A区4F-A
